کابل شبکه آوت‌دور CAT6 SF/UTP دابل‌جکت کابلینو

وقتی مسیر شبکه از فضای داخلی ساختمان خارج می‌شود، انتخاب کابل فقط به رده CAT6 محدود نیست. کابل ممکن است از روی بام، داخل محوطه، کنار تجهیزات بیرونی یا در مسیرهای صنعتی عبور کند؛ جاهایی که شرایط محیطی و شیوه نصب، به اندازه عملکرد انتقال داده اهمیت دارند. کابل شبکه آوت‌دور CAT6 SF/UTP دابل‌جکت کابلینو، کد 100300046 برای چنین پروژه‌هایی در نظر گرفته شده است: کابلی با ساختار شیلددار و دو روکش که باید همراه با اتصالات مناسب و اجرای اصولی، به یک لینک شبکه قابل اتکا تبدیل شود.

در کابلینو، معیار نهایی انتخاب یک کابل پروژه‌ای فقط ظاهر کابل یا نوشته روی قرقره نیست. آنچه در پایان کار اهمیت دارد، عملکرد لینک نصب‌شده است؛ یعنی مجموعه کابل، تجهیزات اتصال، کیفیت اجرا و نتیجه تست. به همین دلیل در این صفحه، علاوه بر معرفی کابل شبکه Outdoor کابلینو، نکات مهم انتخاب مسیر، نصب، اتصال‌گذاری و تست را هم مرور می‌کنیم.

چرا برای فضای باز باید کابل شبکه مناسب انتخاب کنیم؟

کابل‌کشی داخل ساختمان معمولاً در محیطی انجام می‌شود که تابش مستقیم خورشید، تغییرات شدید دما و تماس مداوم با آب در آن کمتر است. اما در فضای باز، کابل ممکن است ساعت‌ها زیر آفتاب باشد، از محوطه عبور کند یا در نزدیکی تجهیزاتی نصب شود که اتصال آن‌ها در معرض باران و رطوبت است. استفاده از کابلی که برای این شرایط انتخاب نشده باشد، می‌تواند عمر مسیر و پایداری اتصال را تحت تأثیر قرار دهد.

البته عبارت «آوت‌دور» به‌تنهایی پاسخ همه سؤال‌های اجرایی نیست. یک مسیر روی بام، یک مسیر داخل لوله در محوطه و یک مسیر دفن مستقیم در خاک، شرایط یکسانی ندارند. برای انتخاب درست کابل شبکه Outdoor باید علاوه بر ساختار کابل، به حفاظت مکانیکی، آب‌بندی اتصالات، مسیر عبور، طول لینک و الزامات پروژه توجه کرد.

ساختار CAT6 SF/UTP در این کابل به چه معناست؟

عبارت CAT6 به رده عملکردی کابل در یک سیستم کابل‌کشی سازگار اشاره دارد. برای دستیابی به عملکرد مورد انتظار، انتخاب کابل CAT6 به‌تنهایی کافی نیست؛ کیستون، پچ‌پنل، کانکتور در صورت استفاده، نحوه بازکردن تاب زوج‌ها و کیفیت نصب نیز بر نتیجه نهایی اثر دارند.

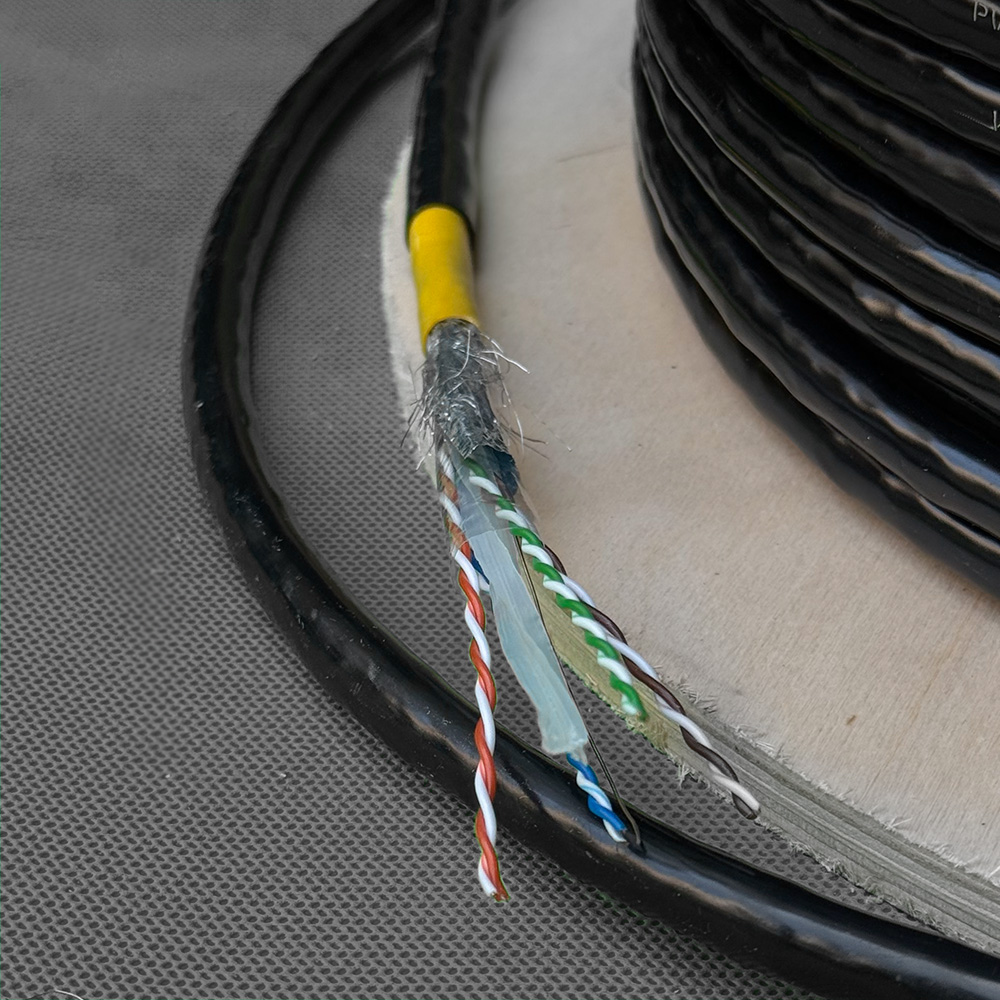

در ساختار SF/UTP، پیرامون مجموعه زوج‌های کابل از فویل و شیلد بافته‌شده استفاده می‌شود. این ساختار، در کنار طراحی و اجرای درست، به کنترل تداخل الکترومغناطیسی کمک می‌کند. اگر کابل شیلددار با تجهیزات اتصال نامناسب یا بدون در نظر گرفتن طرح اتصال زمین اجرا شود، نمی‌توان صرفاً به وجود شیلد برای تضمین عملکرد لینک تکیه کرد.

این موضوع به‌خصوص در پروژه‌هایی مهم است که مسیر شبکه از نزدیکی تجهیزات برقی یا محیط‌های دارای منابع نویز عبور می‌کند. پیش از اجرا، فاصله‌گذاری از مسیرهای برق و انتخاب روش عبور باید مطابق طراحی پروژه انجام شود؛ شیلد کابل جایگزین مسیرگذاری اصولی نیست.

مزیت ساختار دابل‌جکت در کابل شبکه آوت‌دور

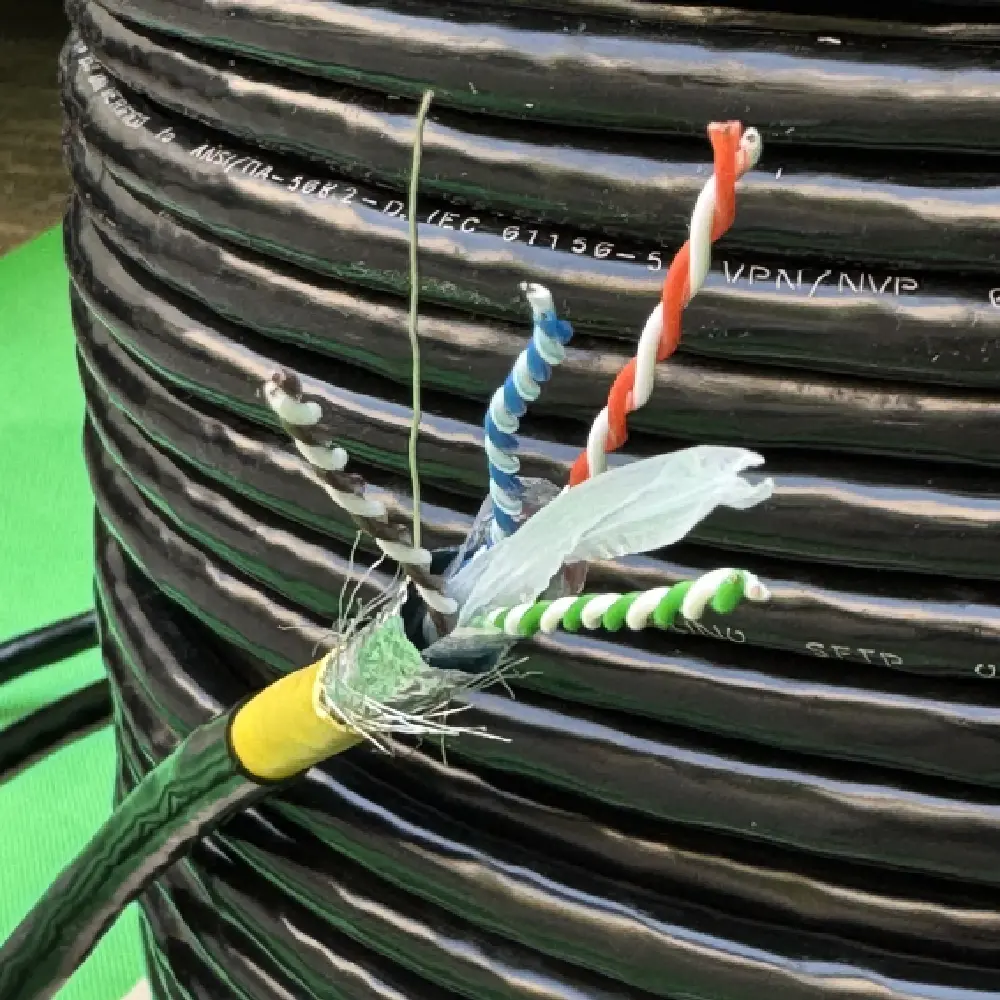

دابل‌جکت یا دو روکش به ساختاری گفته می‌شود که کابل، علاوه بر روکش داخلی، یک روکش بیرونی نیز دارد. این طراحی برای مسیرهایی که حفاظت بیشتر کابل اهمیت دارد، قابل توجه است. روکش بیرونی این مدل به‌عنوان روکش پلی‌اتیلن معرفی شده است؛ با این حال مقاومت دقیق در برابر UV، دمای مجاز نصب و شرایط محیطی قابل تحمل باید از دیتاشیت همین کد محصول تأیید شود.

دو روکش بودن به معنای بی‌نیازی از لوله، سینی، بست مناسب یا حفاظت در برابر ضربه نیست. برای مثال، در مسیر روی بام باید نحوه مهار کابل، تماس آن با لبه‌های تیز، جمع‌شدن آب در نقاط اتصال و دسترسی برای سرویس آینده بررسی شود. در یک اجرای حرفه‌ای، کابل مناسب و مسیر مناسب در کنار هم انتخاب می‌شوند.

کابل شبکه آوت‌دور کابلینو برای چه پروژه‌هایی مناسب است؟

این محصول می‌تواند برای طراحی مسیرهای شبکه در محوطه ساختمان‌ها، بام، اتصال به تجهیزات بیرونی و بعضی محیط‌های صنعتی بررسی شود. نمونه‌های کاربرد شامل مسیر دوربین مداربسته بیرونی، اتصال تجهیزات شبکه مستقر در فضای باز و کابل‌کشی بین نقاط مختلف یک مجموعه است؛ البته به شرطی که طول مسیر، شیوه عبور و شرایط محیطی با مشخصات فنی محصول سازگار باشند.

اگر کابل قرار است بین دو ساختمان مستقل عبور کند، تنها انتخاب نوع روکش کافی نیست. اختلاف پتانسیل زمین، حفاظت در برابر اضافه‌ولتاژ و شرایط صاعقه نیز باید در طراحی دیده شود. در برخی مسیرهای بین‌ساختمانی، استفاده از فیبر نوری می‌تواند گزینه مناسب‌تری باشد. انتخاب نهایی باید با بررسی محل نصب انجام شود.

مشخصات کابل شبکه آوت‌دور CAT6 SF/UTP کابلینو

برای درج مشخصاتی مانند جنس و قطر هادی، قطر نهایی کابل، وزن هر متر، بازه دمایی، مقاومت UV و نوع بسته‌بندی، به دیتاشیت همین کد محصول رجوع کنید. این اعداد نباید از مدل‌های دیگر کابلینو یا از کابل‌های مشابه بازار به این صفحه منتقل شوند.

تفاوت کابل شبکه آوت‌دور با کابل شبکه معمولی چیست؟

تفاوت اصلی را باید در تناسب ساختار کابل با محیط نصب جست‌وجو کرد. کابل شبکه داخلی برای شرایط مشخصی طراحی می‌شود و کابل بیرونی برای شرایط دیگری انتخاب می‌شود. نوع روکش، حفاظت در برابر شرایط محیطی، امکان اجرای مسیر و حتی محل اتصال کابل به تجهیزات، همگی در این تصمیم نقش دارند.

از سوی دیگر، آوت‌دور بودن کابل به معنی برتری خودکار عملکرد انتقال داده نسبت به هر کابل داخلی نیست. عملکرد شبکه به رده کابل، کیفیت ساخت، اتصالات و نتیجه اجرای لینک بستگی دارد. بنابراین هنگام مقایسه دو محصول، بهتر است «محیط نصب» و «عملکرد مورد انتظار لینک» را دو معیار جداگانه در نظر بگیرید.

آیا این کابل برای دوربین مداربسته و PoE مناسب است؟

بسیاری از دوربین‌های تحت شبکه و تجهیزات بیرونی از طریق کابل شبکه، هم داده و هم برق مورد نیاز خود را دریافت می‌کنند. برای استفاده از کابل شبکه آوت‌دور کابلینو در چنین مسیرهایی، باید نوع PoE، توان مصرفی تجهیز، طول مسیر، مشخصات هادی و افت ولتاژ بررسی شود.

عبارت «مناسب برای PoE» به معنای عملکرد یکسان در همه پروژه‌ها نیست. یک دوربین کم‌مصرف و یک تجهیز بیرونی با توان بالاتر، نیاز مشابهی ندارند. همچنین اتصالات نامناسب، طول بیش از حد یا کیفیت پایین اجرای سوکت و کیستون می‌تواند بر عملکرد سیستم اثر بگذارد. اگر پروژه به PoE نیاز دارد، مشخصات منبع تغذیه و دستگاه انتهایی را پیش از خرید اعلام کنید تا مسیر به‌درستی انتخاب شود.

طول مجاز مسیر کابل شبکه چقدر است؟

در طراحی متداول کابل‌کشی مسی شبکه، بخش ثابت لینک یا Permanent Link معمولاً تا ۹۰ متر و کانال کامل با احتساب پچ‌کوردهای دو سر تا ۱۰۰ متر در نظر گرفته می‌شود. این عدد مجوز بی‌توجهی به کیفیت کابل، تجهیزات اتصال، افت ولتاژ PoE یا شرایط محیطی نیست. اگر مسیر مورد نیاز شما طولانی‌تر است، باید معماری شبکه تغییر کند؛ برای مثال از تجهیز میانی یا فیبر نوری استفاده شود. :chatgpt-content-reference{index=”0″}

تست Fluke Permanent Link برای این کابل چگونه انجام می‌شود؟

یکی از اشتباه‌های رایج در معرفی کابل شبکه، استفاده از عبارت «کابل دارای تأییدیه Permanent Link» است. Permanent Link نام آرایش تست بخش ثابت کابل‌کشی پس از نصب است، نه نام مدل کابل یا تأییدیه مستقل آن. کابل در کنار کیستون‌ها، تجهیزات اتصال و کیفیت اجرای مسیر، یک لینک را تشکیل می‌دهد و همان لینک با حد آزمون مناسب ارزیابی می‌شود.

کابلینو در پروژه‌هایی که خدمات تست برای آن‌ها تعریف شده باشد، می‌تواند پس از اجرای لینک، نتیجه را با دستگاه تست ثبت و گزارش مرتبط با همان مسیر را ارائه کند. نتیجه PASS برای یک مسیر، به معنی قبولی خودکار همه مسیرها یا هر شیوه نصب دیگری نیست. این نگاه کمک می‌کند کارفرما به جای یک ادعای کلی، نتیجه قابل بررسی پروژه خود را دریافت کند. :chatgpt-content-reference{index=”1″}

نکات نصب کابل شبکه Outdoor که نباید فراموش شوند

• مسیر را پیش از خرید مشخص کنید: نصب روی بام، داخل لوله، روی سینی و داخل محوطه، شرایط متفاوتی دارند.
• از فشار و کشش نامناسب جلوگیری کنید: روش کابل‌کشی نباید باعث تغییر شکل کابل یا آسیب به زوج‌ها و روکش شود.
• نقاط اتصال را محافظت کنید: محل ورود کابل به دوربین، باکس یا تجهیز بیرونی باید متناسب با شرایط محیط آب‌بندی شود.
• اتصالات سازگار انتخاب کنید: برای کابل شیلددار، کیستون و سایر اجزای سازگار با ساختار شیلددار در نظر بگیرید.
• اتصال زمین را طراحی کنید: نحوه اتصال شیلد به زمین باید بر اساس طراحی سیستم و شرایط محل نصب تعیین شود.
• فاصله از کابل برق را رعایت کنید: مسیرگذاری و حفاظت کابل شبکه باید متناسب با تأسیسات برقی مجاور انجام شود.
• پس از نصب تست بگیرید: ظاهر سالم کابل، جای گزارش عملکرد لینک نهایی را نمی‌گیرد.

آیا کابل آوت‌دور دابل‌جکت را می‌توان مستقیم در خاک دفن کرد؟

نباید از روی نام «آوت‌دور»، جنس PE یا دابل‌جکت بودن، مناسب‌بودن کابل برای دفن مستقیم را نتیجه گرفت. کابل مخصوص فضای باز و کابل مناسب دفن مستقیم الزاماً یکسان نیستند. برای دفن در خاک باید دیتاشیت محصول، وضعیت آب‌بندی، مقاومت در برابر فشار و ضربه و روش حفاظت مسیر بررسی شود. اگر در مشخصات همین مدل، کاربرد Direct Burial صریحاً تأیید نشده است، آن را در صفحه محصول به‌عنوان قابلیت قطعی اعلام نکنید. :chatgpt-content-reference{index=”2″}

چرا کابل شبکه آوت‌دور کابلینو را برای پروژه بررسی کنیم؟

کابلینو روی انتخاب کابل و تجهیزات اتصال متناسب با پروژه و ارزیابی عملکرد لینک کامل تمرکز دارد. برای خریدار پروژه‌ای، مهم است که بداند کابل در چه مسیری نصب می‌شود، با چه تجهیزاتی خاتمه پیدا می‌کند و نتیجه نهایی چگونه تحویل داده خواهد شد. مدل CAT6 SF/UTP دابل‌جکت کابلینو نیز باید با همین معیارها انتخاب شود.

اگر نقشه مسیر، طول تقریبی، نوع تجهیز انتهایی و شرایط محیط را در اختیار دارید، پیش از سفارش اعلام کنید. این اطلاعات کمک می‌کند مناسب‌بودن این مدل برای پروژه شما دقیق‌تر بررسی شود و در صورت نیاز، روش اجرا یا محصول دیگری پیشنهاد شود.

سؤالات متداول درباره کابل شبکه آوت‌دور کابلینو

تفاوت SF/UTP با F/UTP چیست؟

در نام‌گذاری ساختار شیلد، F/UTP به وجود فویل پیرامون مجموعه زوج‌ها اشاره دارد؛ در SF/UTP علاوه بر فویل، شیلد بافته‌شده نیز پیرامون مجموعه زوج‌ها وجود دارد. بنابراین نام صحیح این محصول CAT6 SF/UTP است و نباید در عنوان یا توضیحات آن F/UTP نوشته شود.

آیا دابل‌جکت بودن یعنی کابل ضدآب است؟

خیر. دو روکش بودن، به‌تنهایی به معنای ضدآب‌بودن کامل کابل، کانکتور یا محل اتصال نیست. شرایط تماس با آب و قابلیت‌های دقیق محصول باید در دیتاشیت بررسی شوند و نقاط اتصال بیرونی نیز به حفاظت مناسب نیاز دارند.

آیا این کابل را می‌توان برای دوربین IP استفاده کرد؟

بله، این مدل می‌تواند برای مسیر دوربین IP بیرونی بررسی شود؛ اما انتخاب نهایی به طول مسیر، شرایط نصب، نوع تجهیز، نیاز PoE و مشخصات فنی کابل وابسته است.

آیا کابل شبکه آوت‌دور برای نصب داخل ساختمان هم مناسب است؟

عبور کابل بیرونی از بخش داخلی ساختمان باید با الزامات محل نصب، مقررات ایمنی و مشخصات روکش همان محصول بررسی شود. مناسب‌بودن برای فضای باز به معنی مناسب‌بودن خودکار برای تمام فضاهای داخلی نیست.

آیا این محصول «تست فلوک دائم» دارد؟

عبارت دقیق‌تر، تست Permanent Link روی لینک نصب‌شده است. نتیجه آزمون به همه اجزای لینک و کیفیت نصب وابسته است و برای هر مسیرِ مورد تحویل، گزارش همان مسیر باید بررسی شود.

برای استعلام این کابل چه اطلاعاتی لازم است؟

کد محصول 100300046، متراژ مورد نیاز، شهر پروژه، محل عبور کابل، روش نصب، طول هر لینک و نوع تجهیز انتهایی را اعلام کنید. اگر مسیر به PoE نیاز دارد، مدل یا توان مصرفی دستگاه را هم بفرستید.
