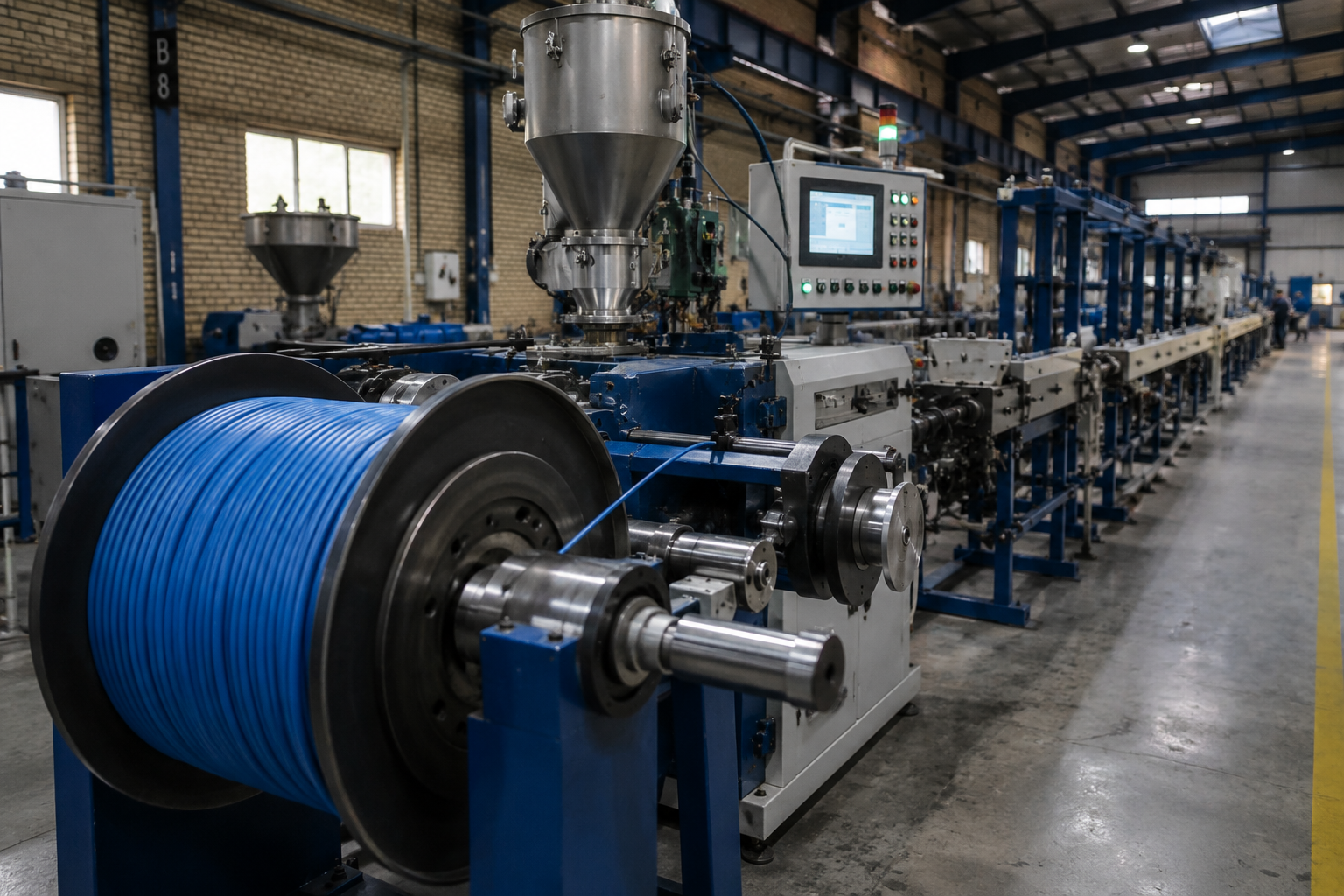

بهبود Return Loss در تولید کابل شبکه Cat6 | راهنمای جامع کارخانه‌ای برای تیم‌های تولید کابلینو

در کابل‌های زوج‌تابیده، Return Loss یا «افت بازگشتی» یکی از حیاتی‌ترین شاخص‌های عملکرد است؛ هرچه مقدار
Return Loss (dB) بزرگ‌تر باشد، یعنی انرژی کمتری به‌دلیل عدم تطابق امپدانس در طول کابل منعکس می‌شود
و در نتیجه سیگنال تمیزتر، ظرفیت لینک بالاتر و گذر موفق تست‌های میدانی (فلوک) تضمین خواهد شد. اگرچه برخی تولیدکنندگان
تنها به قبولی حداقلی در بازه‌های فرکانسی بسنده می‌کنند، در کابلینو هدف ما حاشیه اطمینان بالا، ثبات سری به سری
و پایداری کیفیت در طول تولید است. این مقاله‌ی عملیاتی، مرحله‌به‌مرحله نشان می‌دهد چگونه در فرآیندهای
اکستروژن عایق، جفت‌پیچی، کابل‌سازی، شیلدینگ و روکش نهایی، با انتخاب مواد مناسب و کنترل
پارامترها، مقدار Return Loss را نه‌تنها «بالای ۶ dB» بلکه در سطحی کاملاً رقابتی و منطبق با استانداردهای
ANSI/TIA-568.2-D و ISO/IEC 11801 Class E نگه داریم.

این متن با لحن اجرایی و کارگاهی تدوین شده تا سرپرستان خطوط، اپراتورها، کنترل کیفیت و تیم R&D بتوانند
سریعاً آن را در کارخانه به چک‌لیست عملیاتی تبدیل کنند. ضمن آنکه با توجه به مخاطبان نصاب و پیمانکار،
واژگان کلیدی خرید مانند قیمت کابل شبکه، خرید کابل شبکه، انواع کابل شبکه و نیز موضوعاتی مثل
سوکت زدن کابل شبکه، تستر کابل شبکه و تفاوت‌های کابل مسی و CCA در متن گنجانده شده تا
برای محتواهای بازاریابی و SEO نیز کاربردی باشد.

خلاصه اجرایی (یک نگاه سریع)

چرا Return Loss برای کابل Cat6 حیاتی است؟

Return Loss مستقیماً به «تطابق امپدانس ۱۰۰ اهم» در طول کابل مربوط است. هر نقطه‌ای که به‌دلایل هندسی
(تغییر فاصله زوج‌ها، له‌شدگی عایق، بیضی‌شدن هسته) یا مادی (ناهمگنی دی‌الکتریک، تغییر ضخامت عایق، انقباض روکش)
باعث تغییر امپدانس شود، مانند یک «ناهمخوانی» رفتار کرده و بخشی از انرژی را برمی‌گرداند. نتیجه‌ی عملی بازتاب بالا:

• کاهش نرخ گذر در تست‌های میدانی (خصوصاً در فرکانس‌های نزدیک ۲۵۰MHz برای Cat6).
• اختلال در لینک‌های PoE طولانی و شبکه‌های حساس به نویز.
• به‌هم‌خوردن ACR مؤثر به‌دلیل ترکیب بازتاب و تضعیف.
• افزایش خطاهای لایه فیزیکی و کاهش سرعت عملی انتقال.

مواد اولیه: انتخاب درست برای ثبات امپدانس

برای رسیدن به Return Loss بالا، انتخاب مواد عایق، روکش و شیلد باید با نگاه «ثبات دی‌الکتریک» و «پاسخ
مکانیکی پیش‌بینی‌پذیر» انجام شود:

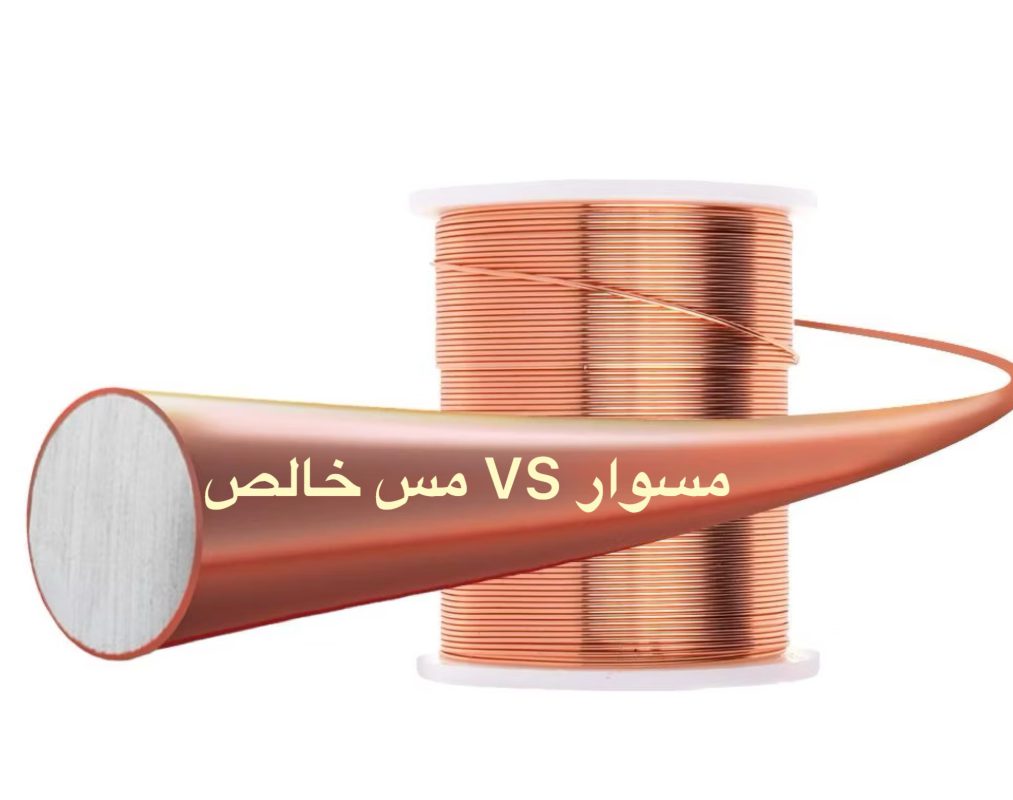

• رسانا: مس کاتدی خالص با قطر کنترل‌شده. کابل مسی در برابر CCA برای لینک‌های حرفه‌ای برتری قطعی دارد.
• عایق: PE با گرید پایدار (یا فوم PE یکنواخت). از مستربچ باکیفیت و در درصد بهینه استفاده شود.
• فویل شیلد: لایه آلومینیوم با پشتوانه پلی‌استر دولایه برای مقاومت مکانیکی بهتر در خمش.
• بافت: سیم مسی قلع‌اندود با زاویه بافت و تراکم هدفمند (پوشش مؤثر ۸۰–۹۰٪ برای انواع S/FTP).
• روکش: PVC استاندارد یا LSZH با انقباض پایین و انعطاف کافی تا هسته را تحت فشار قرار ندهد.

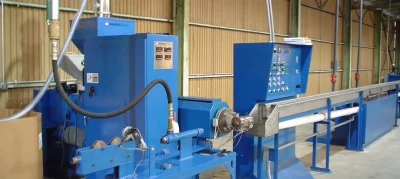

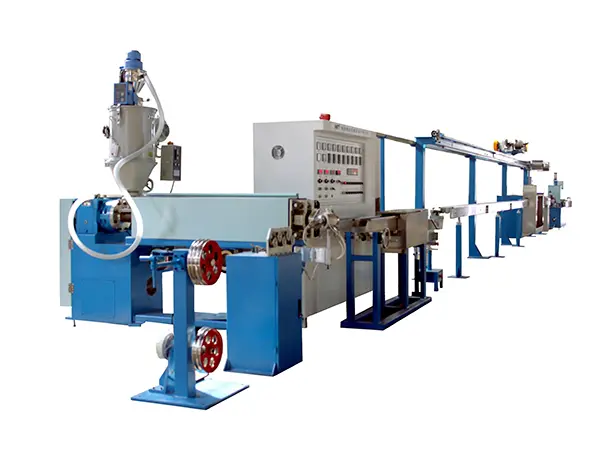

۱) اکستروژن عایق: پایه‌گذاری امپدانس یکنواخت

مرحله‌ای که بیشترین اثر را بر یکنواختی امپدانس دارد، همین‌جاست. چک‌پوینت‌های عملی:

1. مرکزیت عایق: هدف ≥۹۶٪. با گیج‌های لیزری و کنترل حلقه بسته پایش شود.
2. ثبات ضخامت: تلرانس ضخامت به‌صورت SPC پایش شود؛ خروج از کنترل، هشدار فوری.
3. پیش‌گرمایش رسانا: چسبندگی مناسب عایق/مس، کاهش میکروحفره‌ها، یکنواختی دی‌الکتریک.
4. خنک‌کاری مرحله‌ای: جلوگیری از تنش حرارتی و بیضی‌شدن پوشش.
5. مستربچ: رنگ کافی برای کدگذاری، نه آن‌قدر زیاد که خواص دی‌الکتریک/مکانیک را مختل کند.
6. آنلاین‌مانیترینگ: ظرفیت خازنی واحد طول به‌عنوان سیگنال مرجع یکنواختی عایق.

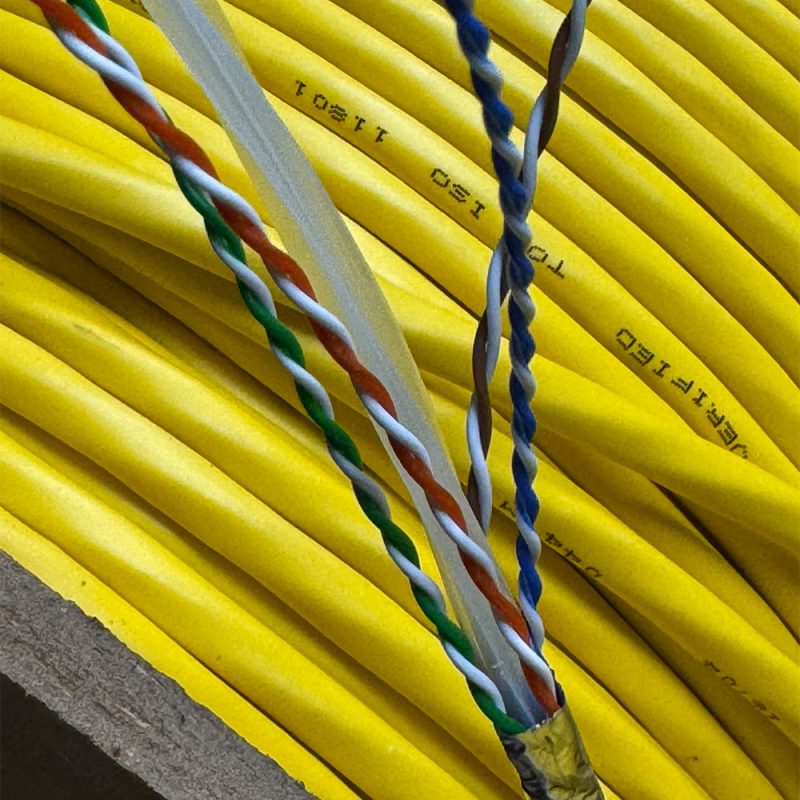

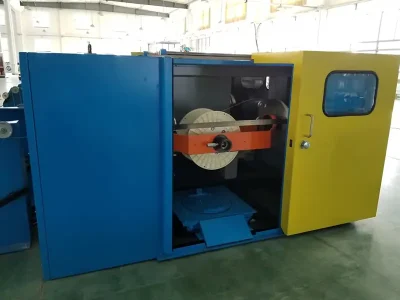

۲) جفت‌پیچی: گام پایدار، کشش یکنواخت، کمترین آسیب

یکنواختی گام پیچ هر زوج و تقارن تاب، تعیین‌کننده‌ی نوسانات امپدانس موضعی است:

• گام پیچ: در محدوده Cat6 (تقریباً ۸–۱۶mm) و با تلرانس کوچک (مثلاً ±۰.۵mm) ثابت بماند.
• Back-twist کنترل‌شده: از پیچش اضافی در تک‌سیم‌ها که باعث تنش/له‌شدگی عایق می‌شود جلوگیری کنید.
• کشش: همه pay-off ها با ترمز و حسگر تنش هم‌تراز شوند؛ کشش نامتوازن یعنی موج‌دار شدن و بی‌نظمی تاب.
• حداقل شعاع خمش حین تاب: از تغییر آرایش زوج و آسیب سطح عایق جلوگیری می‌کند.
• بازرسی بصری خروجی: عدم موج، عدم تخت‌شدگی، عدم بریدگی یا خش روی عایق.

۳) کابل‌سازی (چهار زوج): تقارن هندسی و پایداری هسته

در این ایستگاه «هسته کابل» شکل می‌گیرد. کنترل‌های کلیدی:

1. گام کابل: نه خیلی کوتاه (افزایش ظرفیت و تضعیف)، نه خیلی بلند (نابسامانی در خمش). بازه 100–150mm متداول است.
2. Back-twist روی چهار زوج: از بازپیچش ناخواسته‌ی خود زوج‌ها جلوگیری کنید تا گام زوج ثابت بماند.
3. جداکننده مرکزی (Cross): برای Cat6، حفظ فاصله زوج‌ها و گردی هسته را کمک می‌کند؛ تصمیم طراحی را با آزمون A/B بسنجید.
4. کشش همه pay-off ها: توازن کشش زوج‌ها حیاتی است؛ عدم توازن یعنی جابجایی زوج‌ها و تغییر امپدانس.
5. بازرسی مقطع: گردی هسته، توزیع متقارن زوج‌ها، عدم فرورفتگی یا بیضی‌شدن.

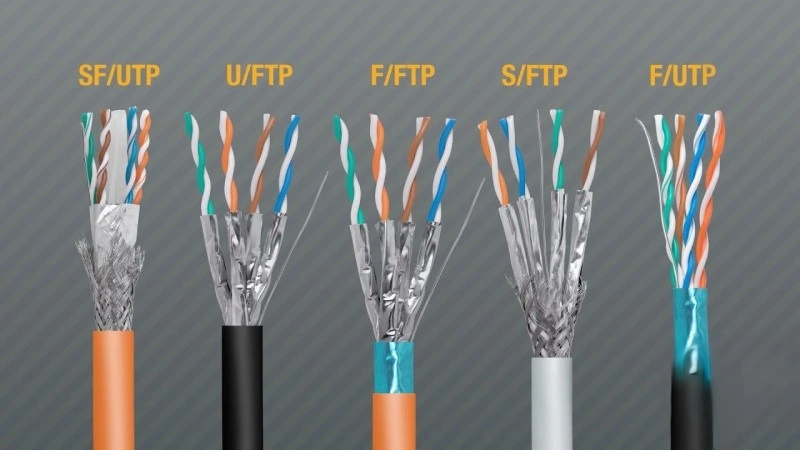

۴) شیلدینگ: حفاظت بدون تحریف هندسه

در انواع F/UTP و S/FTP، شیلد باید پیوسته و در عین حال بدون فشار مخرب اعمال شود:

• نوار فویل: همپوشانی ≥۲۰٪، کشش یکنواخت (تلرانس ±۱۰٪). شل = شکاف؛ سفت = له‌شدگی/ترک در خمش.
• بافت: پوشش مؤثر ۸۰–۹۰٪، زاویه مناسب، کشش کنترل‌شده تا هسته تحت فشار قرار نگیرد.
• شعاع عبور: مسیر عبور کابل از غلتک‌ها با شعاع بزرگ تا از جابجایی زوج‌ها جلوگیری شود.
• تست تداوم: پیوستگی الکتریکی شیلد، مقاومت انتقالی و یکنواختی همپوشانی بررسی شود.

۵) روکش نهایی: محافظت بیرونی بدون فشار داخلی

ژاکت، ظاهر و دوام کابل را تعیین می‌کند؛ اما اگر اشتباه تنظیم شود، به «Return Loss» ضربه می‌زند:

1. دای مناسب: روکش خیلی تنگ = فشار به هسته و بیضی‌شدن؛ خیلی گشاد = آزادی بیش‌ازحد و ناپایداری.
2. کشش کشنده/جمع‌کن: به‌ویژه روی کابل گرم تازه‌روکش‌شده حساس باشید؛ کشش زیاد یعنی باریک‌شدن و فشار پس از سردشدن.
3. خنک‌کاری تدریجی: برای کاهش تنش‌های انقباضی و حفظ گردی مقطع.
4. مواد روکش: انقباض کم، انعطاف کافی، سازگار با محیط (PVC/LSZH استاندارد).
5. کنترل قطر خارجی: لاگ پیوسته قطر/بیضی، آزمون برگشت حرارتی و برش مقطع دوره‌ای.

۶) کنترل کیفیت، آزمون‌های نهایی و کالیبراسیون

بدون اندازه‌گیری منظم، هیچ بهبودی پایدار نمی‌ماند. چارچوب پیشنهادی:

• آنلاین‌مانیترینگ: قطر/بیضی عایق، ظرفیت خازنی، کشش‌ها، لاگ دما/سرعت.
• نمونه‌برداری سریالی: برش مقطع، بررسی گردی هسته، همپوشانی فویل، تراکم بافت.
• تست الکتریکی: Return Loss، Insertion Loss، NEXT/PS-NEXT، ACR-F با
  دستگاه‌های گواهی‌کننده (مثلاً Fluke DSX).
• کالیبراسیون دوره‌ای: تجهیزات اندازه‌گیری خط و تست‌ست‌ها طبق برنامه.
• SPC و اقدام اصلاحی سریع: تعریف حدود هشدار، ریشه‌یابی (عایق/تاب/روکش) و اصلاح فوری.

چک‌لیست عملیاتی برای بهبود Return Loss در تولید کابل شبکه Cat6

• مرکزیت عایق ≥۹۶٪؛ گیج آنلاین و گزارش شیفتی.
• گام هر زوج ثابت با تلرانس میلی‌متری؛ تفاوت گام‌ها برای کاهش تداخل.
• کشش هم‌سطح در همه pay-off ها؛ ثبت و مانیتورینگ.
• Back-twist بهینه؛ جلوگیری از پیچش اضافی تک‌سیم‌ها.
• جداکننده مرکزی در صورت نیاز؛ آزمون A/B با و بدون cross.
• کشش فویل/بافت یکنواخت؛ همپوشانی ≥۲۰٪.
• دای روکش مطابق نوع کابل (UTP کمی آزادتر، شیلددار چسبنده‌تر).
• قطر خارجی در بازه اسمی؛ بیضی‌شدن ممنوع.
• خنک‌کاری مرحله‌ای عایق و روکش.
• برش مقطع ادواری؛ ممیزی بصری ساختار هسته.
• لاگ‌بوک عیوب و اقدامات اصلاحی؛ بازخورد به R&D.
• گذر منظم در تست فلوک با حاشیه اطمینان.

اشتباهات رایج که Return Loss را خراب می‌کنند

• مصرف بیش‌ازحد مستربچ و افت یکنواختی دی‌الکتریک.
• گام پیچ نامنظم، موج‌دار شدن زوج، له‌شدگی موضعی عایق.
• گام کابل بسیار کوتاه یا بلند؛ عدم استفاده از Back-twist.
• فویل شل (شکاف در خمش) یا بیش از حد سفت (فشار به هسته).
• روکش بسیار تنگ و جمع‌شدگی پس از سردشدن.
• کالیبره نبودن تجهیزات اندازه‌گیری و تست‌ست‌ها.

یادداشت‌های خرید و SEO برای نصاب‌ها و پیمانکاران

اگر به‌عنوان نصاب یا پیمانکار به دنبال خرید کابل شبکه هستید، کیفیت Return Loss برای شما
یعنی ثبات لینک، عبور راحت تست‌ها و کاهش برگشتی پروژه. در کابلینو، کابل‌های Cat6 با
گارانتی رسمی ثبت‌شده، کنترل‌شده و مناسب پروژه‌های حساس عرضه می‌شوند. برای انتخاب، می‌توانید صفحه‌های
محصولات برتر را ببینید:

•
  کابل شبکه Cat6 F/UTP (کد 100300053)

•
  کابل شبکه Cat6 SF/UTP (کد 100300055)


سؤالات متداول (FAQ)

Return Loss بالای ۶ dB یعنی کابل استاندارد است؟

عدد ۶ dB بسیار حداقلی است. برای Cat6 باید در کل باند کاری، مقادیر به‌مراتب بالاتر (مطابق استانداردهای مرجع)
حاصل شود. هدف کابلینو، حاشیه امن مناسب در کل باند تا ۲۵۰MHz است.

آیا فقط شیلدینگ خوب کافی است؟

خیر. شیلدینگ نامناسب حتی می‌تواند هندسه هسته را تخریب کند. کیفیت Return Loss از ترکیب عایق‌گذاری درست،
جفت‌پیچی پایدار، کابل‌سازی متقارن، شیلد صحیح و روکش کنترل‌شده به‌دست می‌آید.

استفاده از CCA چه اثری دارد؟

رسانای CCA به‌دلیل مقاومت بالاتر و رفتار متفاوت در فرکانس، روی تضعیف و پایداری لینک اثر منفی دارد. برای پروژه‌های
حرفه‌ای، مس خالص توصیه می‌شود.

چقدر یکسانی گام پیچ اهمیت دارد؟

بسیار زیاد. تلرانس میلی‌متری در گام، خودش را در Return Loss نشان می‌دهد. کنترل حلقه‌بسته گام و کشش، ضروری است.

چگونه مطمئن شویم روکش به هسته فشار نمی‌آورد؟

با انتخاب دای مناسب، تنظیم کشش کشنده/جمع‌کن، خنک‌کاری تدریجی و پایش قطر خارجی/بیضی بودن کابل. برش مقطع دوره‌ای
نیز توصیه می‌شود.
